Ящики заземления нестандартного исполнения по индивидуальному заказу полностью снимают эти ограничения. Они могут быть всесторонне адаптированы под заказ — по материалу, габаритам, конструкции и внутренней комплектации — на основе детальных параметров, предоставленных пользователем.
Описание
маркер
Общее описание
Стандартные ящики заземления, как правило, проектируются для общепринятых условий эксплуатации и зачастую оказываются «не на своём месте» при работе в особых средах. Например, в химических промышленных парках агрессивные газы, содержащиеся в воздухе, могут быстро разрушить корпус обычного ящика заземления; на горных подстанциях ограниченное монтажное пространство не позволяет разместить ящик стандартных габаритов; в проектах морской ветроэнергетики условия высокой соляной коррозии и сильного ветра предъявляют жёсткие требования к степени защиты оборудования.
Ящики заземления нестандартного исполнения по индивидуальному заказу полностью снимают эти ограничения. Они могут быть всесторонне адаптированы под заказ — по материалу, габаритам, конструкции и внутренней комплектации — на основе детальных параметров, предоставленных пользователем. В части выбора материалов возможно применение коррозионностойких материалов, таких как нержавеющая сталь 304 или стеклопластик, способных противостоять разрушительному воздействию агрессивных сред. В части размеров возможно изготовление «по мерке» в соответствии с имеющимся установочным пространством, позволяя найти подходящий способ монтажа даже в условиях узких углов стен или на крутых башенных опорах. В части конструктивного исполнения возможна оптимизация компоновки внутренних медных шин и количества клеммных зажимов под конкретную архитектуру системы заземления, обеспечивая высокоэффективную проводимость контура заземления.
Более подробное описание

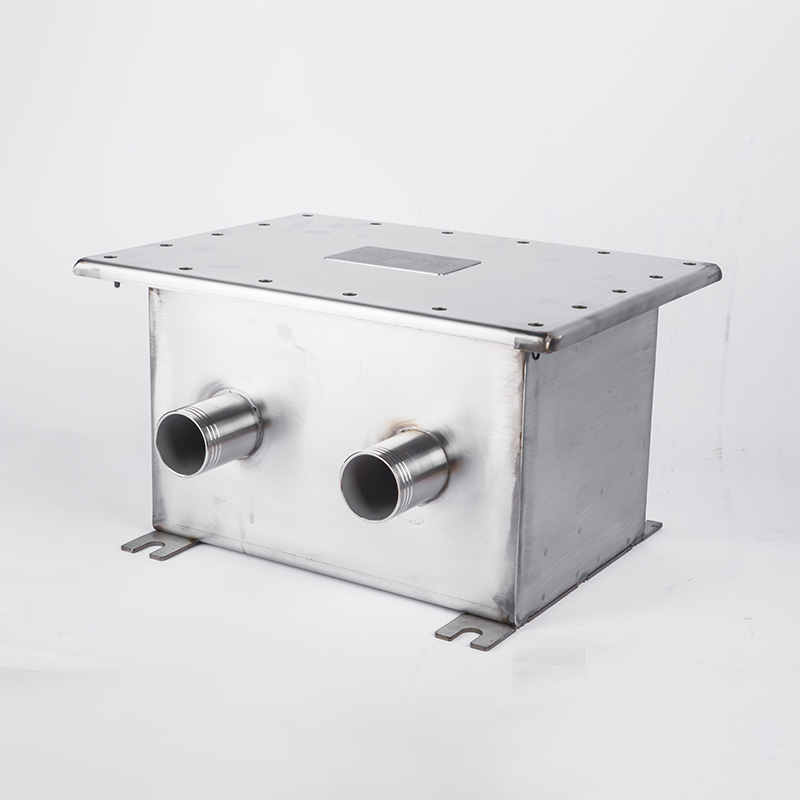

В системах высоковольтных одножильных кабелей защита металлической оболочки кабеля является ключевым звеном обеспечения стабильной передачи электроэнергии. Однофазный ящик защитного заземления, являясь специализированным защитным устройством, благодаря своей способности точного ограничения перенапряжений становится незаменимым барьером безопасности на кабельных линиях 10–220 кВ.
Основная функция однофазного ящика защитного заземления заключается в мониторинге изменения напряжения на оболочке в реальном времени с помощью встроенного устройства защиты оболочки кабеля на основе оксидно-цинковых (ZnO) варисторов. При возникновении перенапряжения защитное устройство мгновенно переходит в проводящее состояние, быстро отводя мощный импульсный ток в землю и одновременно жёстко ограничивая напряжение на оболочке в безопасных пределах. После исчезновения перенапряжения защитное устройство немедленно возвращается в высокоомное состояние, не влияя на нормальный контур заземления. Такая нелинейная вольт-амперная характеристика позволяет эффективно отводить перенапряжения и в то же время избегать потерь тока при нормальном режиме работы, обеспечивая круглосуточную интеллектуальную защиту оболочки кабеля.
Преимущества продукции / Мощь компании
① Для закупки сырья используются прямые оптовые поставки от компаний, акции которых котируются на бирже, что исключает возможность попадания некачественных материалов на начальном этапе и в процессе дистрибуции.
② Превосходный дизайн, отборные высококачественные материалы, автоматизированные производственные процессы и надёжные устройства защиты от перенапряжения гарантируют отличное качество нашей продукции и безопасную эксплуатацию на протяжении 15 лет. Продукция соответствует стандартам Государственной электросетевой корпорации Китая и Южной электросетевой корпорации.
③ Ассортимент продукции насчитывает до 48 типов, включая герметизированные ящики заземления, ящики заземления, специально предназначенные для туннелей, ящики заземления для морских ветроэлектростанций, ящики заземления, соответствующие высоким стандартам для экспорта в Европу и Америку, и другие. Мы готовы реагировать на запросы клиентов по нестандартному изготовлению под заказ и проводить типовые испытания.
