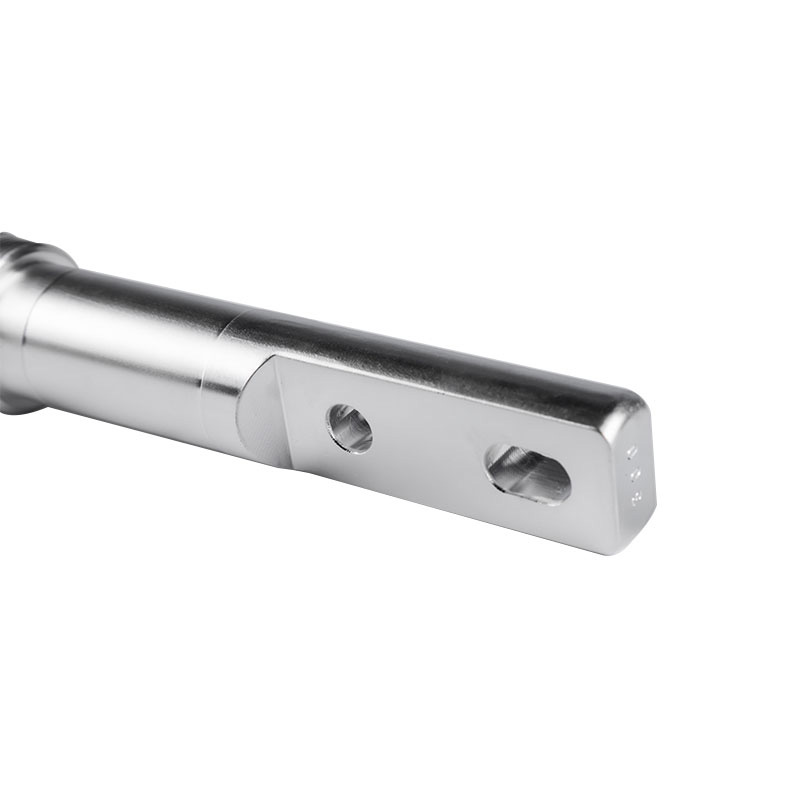

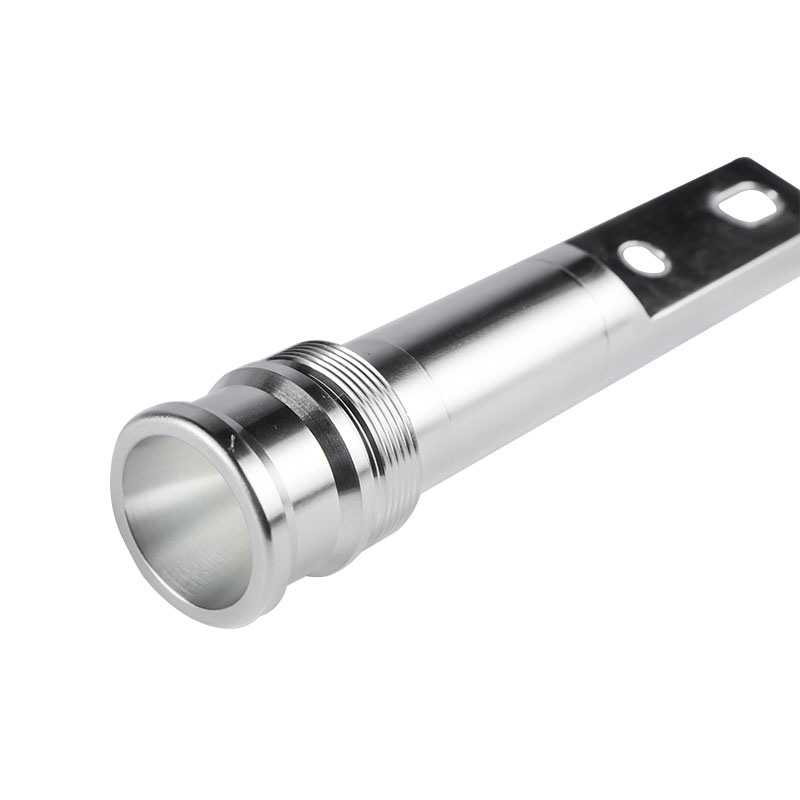

Сухая выводная штанга
Выводная штанга сухой концевой заделки является ключевым токопроводящим элементом арматуры высоковольтной сухой концевой заделки наружной установки. По выполняемым функциям она близка к выводным штангам концевых заделок с композитной и фарфоровой покрышкой и главным образом предназначена для обеспечения надёжного электрического соединения между жилой кабеля и воздушной линией, являясь критически важным компонентом, гарантирующим передачу тока в концевой заделке.
Описание
маркер
Общее описание
Выводная штанга сухой концевой заделки является ключевым токопроводящим элементом арматуры высоковольтной сухой концевой заделки наружной установки. По выполняемым функциям она близка к выводным штангам концевых заделок с композитной и фарфоровой покрышкой и главным образом предназначена для обеспечения надёжного электрического соединения между жилой кабеля и воздушной линией, являясь критически важным компонентом, гарантирующим передачу тока в концевой заделке. Изделие преимущественно изготавливается из меди марки Т2, обладающей превосходной электропроводностью и высокой стойкостью к окислению. При применении с алюминиевыми жилами кабеля используется алюминиевый сплав, отличающийся высокой пластичностью и отсутствием растрескивания при опрессовке, что идеально соответствует технологии опрессовки жил высоковольтных кабелей. Характеристики материалов в целом адаптированы к различным условиям эксплуатации под высоким напряжением.
Конструкция выводной штанги сухой концевой заделки точно адаптирована к комплектным характеристикам сухих концевых заделок. Цельная конструкция стыковки с воздушной линией сокращает количество промежуточных переходных деталей, эффективно снижая переходное сопротивление и устраняя такие потенциальные проблемы в месте перехода, как нагрев, окисление и ослабление контакта. Медь Т2 обладает высокой электропроводностью и стойкостью к электрохимической коррозии. Высокочистый технический алюминий марки 1060 имеет превосходную пластичность и высокую электропроводность, что делает его пригодным для опрессовки алюминиевых жил кабеля и позволяет эффективно избегать дефектов в виде трещин при опрессовке и неплотного контакта. Изделие отличается прочностью соединения, стабильностью протекания тока, виброустойчивостью и стойкостью к старению, что обеспечивает его длительную эксплуатацию в составе сухих концевых заделок наружной установки различных классов напряжения. Оно надёжно поддерживает электрическую стабильность и конструктивную целостность в месте соединения кабеля и воздушной линии, гарантируя тем самым безопасную эксплуатацию высоковольтной системы электропередачи.
