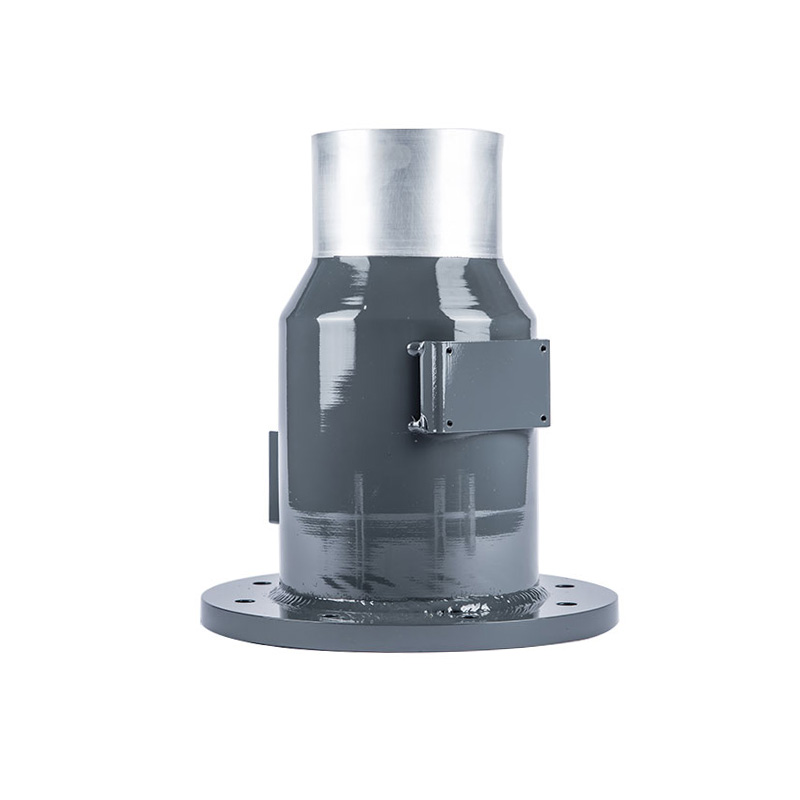

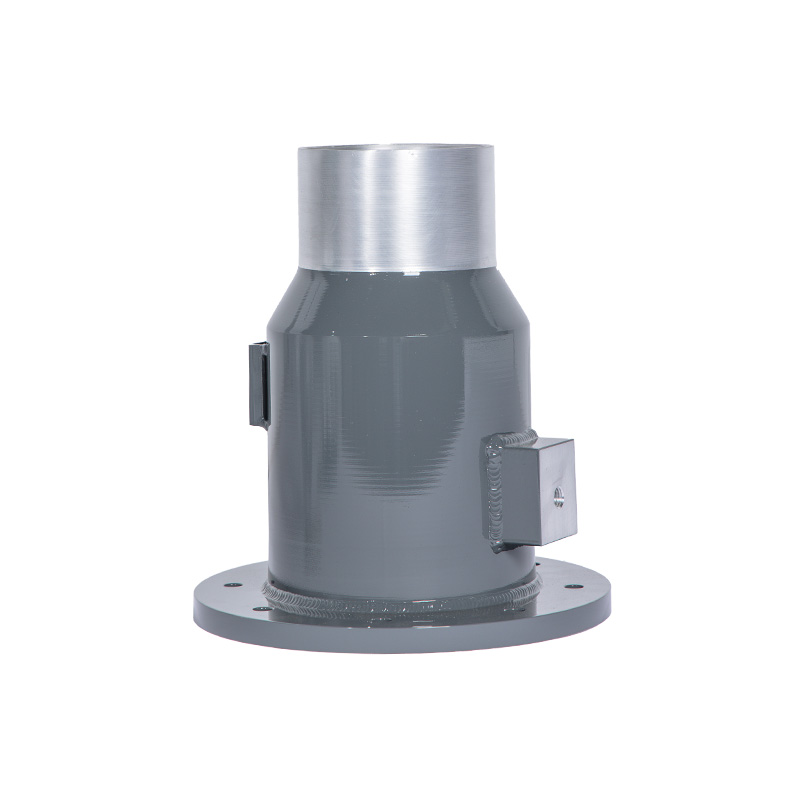

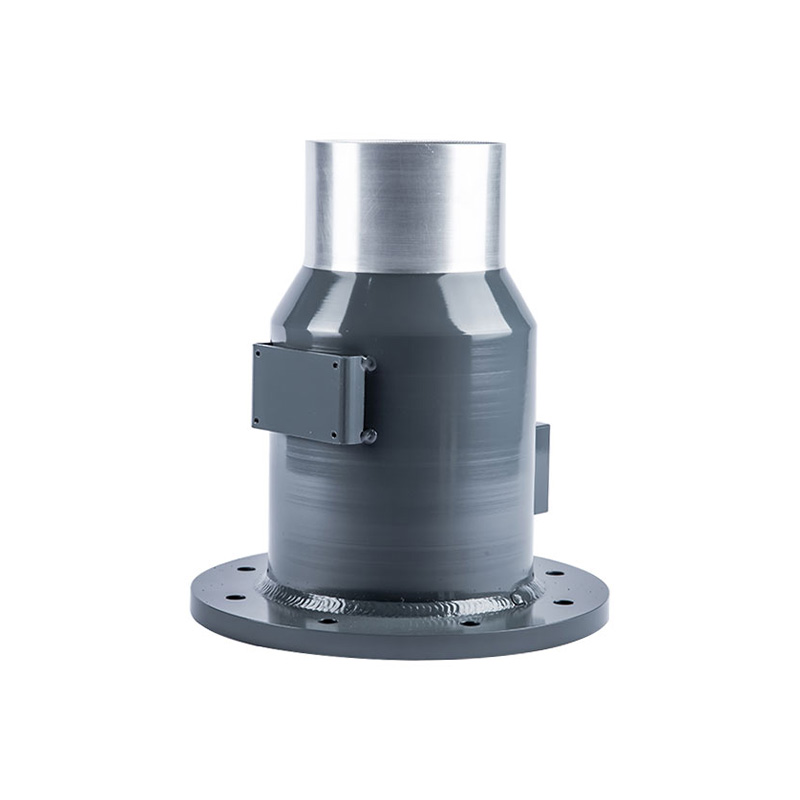

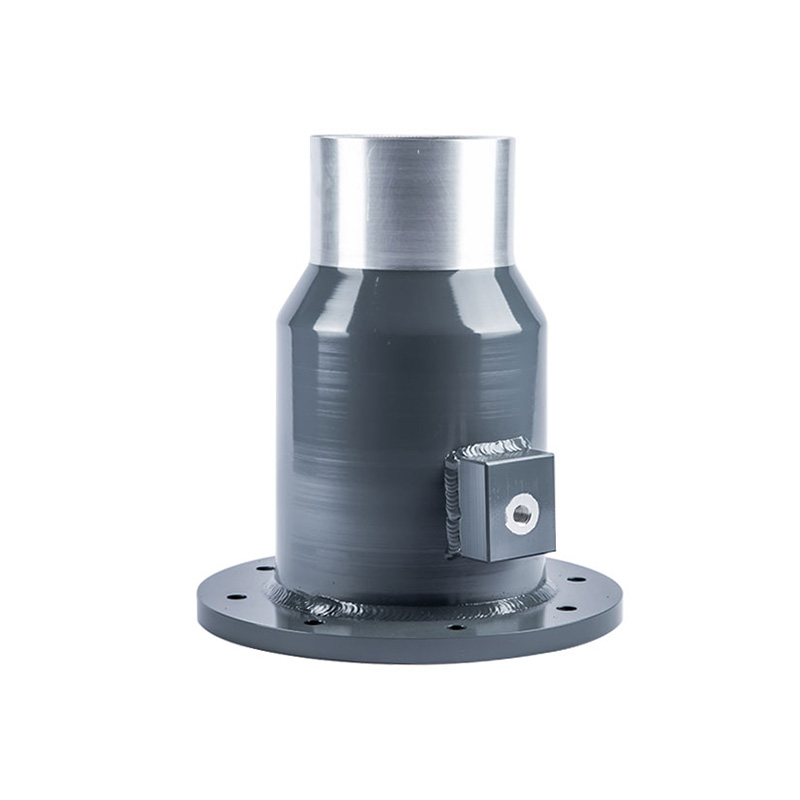

Хвостовая трубка GIS
Переходная труба GIS является ключевым соединительным элементом в высоковольтной арматуре концевых муфт GIS, обеспечивающим переход между эпоксидным изолятором GIS и внешним кабелем. В основном выпускается в двух конструктивных исполнениях: цельнолитая из алюминиевого сплава и комбинированная — латунный фланец с приварной токарно-вытяжной трубой из меди T2.
Описание
маркер
Общее описание
Переходная труба GIS является ключевым соединительным элементом в высоковольтной арматуре концевых муфт GIS, обеспечивающим переход между эпоксидным изолятором GIS и внешним кабелем. В основном выпускается в двух конструктивных исполнениях: цельнолитая из алюминиевого сплава и комбинированная — латунный фланец с приварной токарно-вытяжной трубой из меди T2. Обе конструкции адаптированы к различным условиям эксплуатации при высоком напряжении, отличаются отработанной технологией, стабильностью и надёжностью.
Данный компонент выполняет три основные функции и является незаменимой ключевой частью кабельной концевой муфты GIS:
Герметизация соединения: обеспечивает точное сочленение и герметизацию между эпоксидным изолятором GIS и алюминиевой оболочкой кабеля, эффективно предотвращая проникновение влаги, пыли и посторонних частиц внутрь муфты, поддерживая стабильность изоляционной среды внутри оборудования и устраняя риски пробоя изоляции.
Заземление (отвод индуцированных токов): служит основным каналом для отвода индуцированного тока с алюминиевой брони кабеля. Через трубу подключается заземляющий проводник, обеспечивая стабильный отвод тока, предотвращая накопление зарядов на броне и аномальный рост потенциала, гарантируя электробезопасность высоковольтного оборудования.
Вспомогательная фиксация: обеспечивает ограничение положения кабельной концевой муфты, фиксируя её от смещений, демпфируя структурные напряжения и повышая общую надёжность сборки.
В реальных условиях эксплуатации кабель под воздействием изменения нагрузки и температурных колебаний постоянно подвергается раскачиванию и деформациям растяжения-сжатия, что предъявляет высокие требования к герметичности соединения трубы с алюминиевой оболочкой кабеля. Данное изделие благодаря высококачественным материалам и прецизионной обработке сочетает в себе конструкционную прочность, проводимость и эластичность уплотнения. Оно адаптируется к незначительным динамическим деформациям кабеля, эффективно предотвращая ослабление или нарушение герметичности, обеспечивая долговременную стабильность функций герметизации, заземления и фиксации концевых муфт GIS, что является надёжной основой для безопасной и стабильной работы высоковольтной электроэнергетической системы.
