Большой фланец GIS

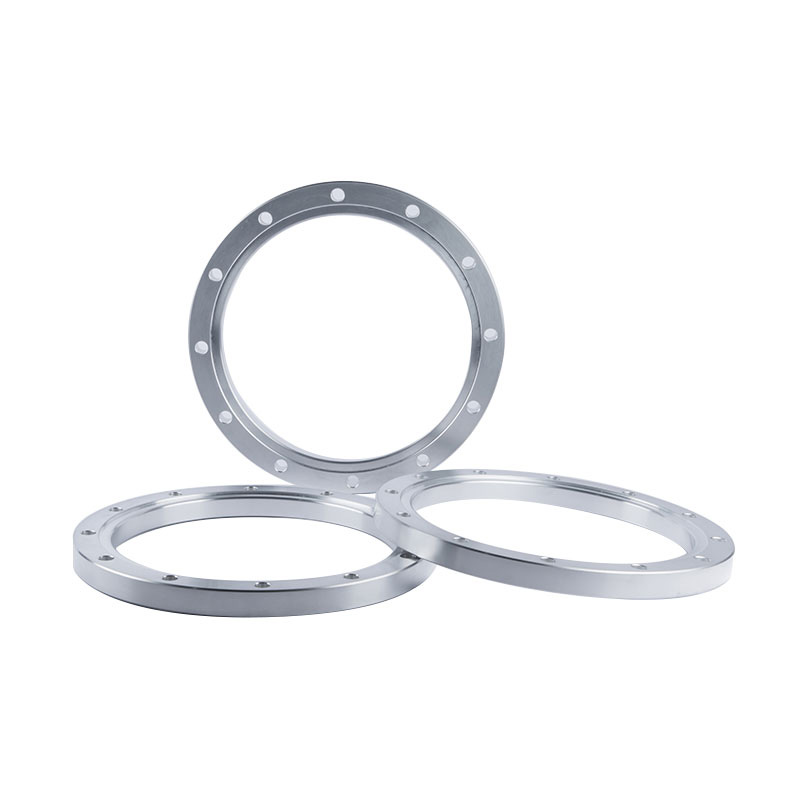

Фланец GIS является специализированной высоковольтной фиксирующей арматурой, поставляемой в комплекте с концевыми муфтами GIS. Представляет собой кольцевую прижимную плиту, адаптированную для монтажа концевых муфт GIS. Основными материалами изготовления являются алюминиевый сплав и немагнитная нержавеющая сталь, что позволяет эффективно избежать нагрева, вызванного индуцированными вихревыми токами, и обеспечивает соответствие условиям эксплуатации высоковольтного электрооборудования.
Описание
маркер
Общее описание

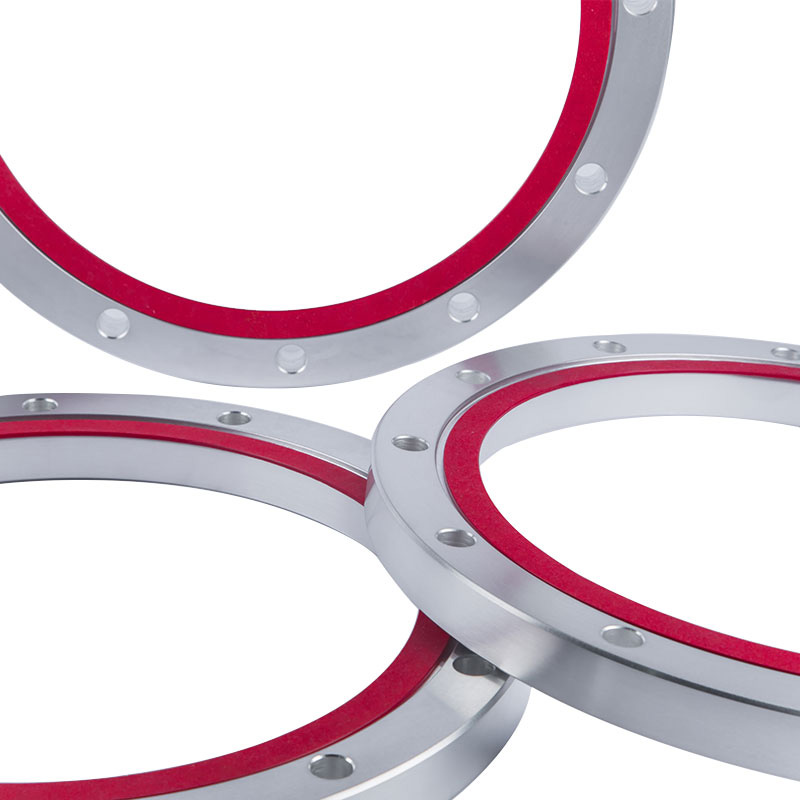

Фланец GIS является специализированной высоковольтной фиксирующей арматурой, поставляемой в комплекте с концевыми муфтами GIS. Представляет собой кольцевую прижимную плиту, адаптированную для монтажа концевых муфт GIS. Основными материалами изготовления являются алюминиевый сплав и немагнитная нержавеющая сталь, что позволяет эффективно избежать нагрева, вызванного индуцированными вихревыми токами, и обеспечивает соответствие условиям эксплуатации высоковольтного электрооборудования. Общая конструкция проста, жестка, обладает высокой устойчивостью к деформации. Изделие имеет кольцевую форму, на торцевой поверхности выполнен утопленный уступ глубиной 2-3 мм, по окружности которого равномерно расположены сквозные отверстия под болты. Фланец является основным несущим элементом при фиксации концевой муфты GIS.
Основное назначение данного компонента — жёсткая фиксация концевой муфты GIS, обеспечение плотного прилегания муфты к электрооборудованию. При монтаже уступ на фланце служит для позиционирования и ограничения. Через равномерно расположенные по окружности отверстия пропускаются крепёжные элементы, которые через уплотнительную прокладку точно прижимают и фиксируют цилиндрическую концевую муфту GIS с уступом к монтажной поверхности электрооборудования. Благодаря равномерно распределённому усилию затяжки болтов достигается точное позиционирование и равномерное прижатие муфты, исключаются перекосы, смещения и ослабление крепления, обеспечивая точное положение и плотное прилегание концевой муфты GIS.
Фланец GIS обладает отличной конструкционной стабильностью и адаптационными свойствами. Немагнитная нержавеющая сталь эффективно устраняет гистерезисные потери и индукционный нагрев в условиях высокого напряжения. Алюминиевый сплав отличается лёгкостью, коррозионной стойкостью и удобством монтажа. Оба материала адаптированы к различным условиям наружного и внутреннего размещения высоковольтного оборудования. Уступ на фланце способствует равномерному обжатию уплотнительной прокладки, повышая общую защиту от проникновения, демпфируя монтажные напряжения от вибраций оборудования в процессе эксплуатации, длительно сохраняя целостность и стабильность монтажной структуры концевых муфт GIS, обеспечивая надёжную опору для безопасной и стабильной работы высоковольтного оборудования GIS.
