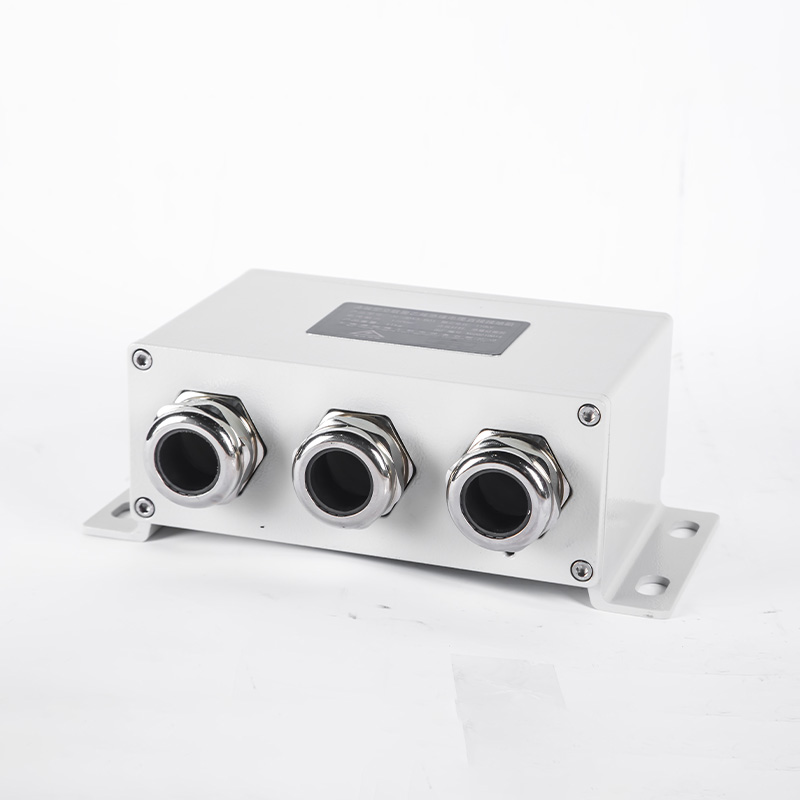

Герметизированный трёхфазный ящик непосредственного заземления
Ящики заземления нестандартного исполнения по индивидуальному заказу полностью снимают эти ограничения. Они могут быть всесторонне адаптированы под заказ — по материалу, габаритам, конструкции и внутренней комплектации — на основе детальных параметров, предоставленных пользователем.
Описание
маркер
Общее описание
Стандартные ящики заземления, как правило, проектируются для общепринятых условий эксплуатации и зачастую оказываются «не на своём месте» при работе в особых средах. Например, в химических промышленных парках агрессивные газы, содержащиеся в воздухе, могут быстро разрушить корпус обычного ящика заземления; на горных подстанциях ограниченное монтажное пространство не позволяет разместить ящик стандартных габаритов; в проектах морской ветроэнергетики условия высокой соляной коррозии и сильного ветра предъявляют жёсткие требования к степени защиты оборудования.
Ящики заземления нестандартного исполнения по индивидуальному заказу полностью снимают эти ограничения. Они могут быть всесторонне адаптированы под заказ — по материалу, габаритам, конструкции и внутренней комплектации — на основе детальных параметров, предоставленных пользователем. В части выбора материалов возможно применение коррозионностойких материалов, таких как нержавеющая сталь 304 или стеклопластик, способных противостоять разрушительному воздействию агрессивных сред. В части размеров возможно изготовление «по мерке» в соответствии с имеющимся установочным пространством, позволяя найти подходящий способ монтажа даже в условиях узких углов стен или на крутых башенных опорах. В части конструктивного исполнения возможна оптимизация компоновки внутренних медных шин и количества клеммных зажимов под конкретную архитектуру системы заземления, обеспечивая высокоэффективную проводимость контура заземления.
Таблица параметров
| Модель | JDX3-J-B01 |
| Применимый класс напряжения (кВ) | 35–220 кВ |
| Применимое сечение кабеля (мм²) | до 300 мм² |
| Габаритные размеры (мм) | 300×232,6×106 |
| Монтажные размеры (мм) | 272×75-Φ14 |
| Материал корпуса | Алюминий |
| Толщина стенки корпуса (мм) | 3 |
| Способ подключения | Разъёмный |
| Материал проводника | Медь (лужёная) |
| Способ герметизации | Кабельный ввод |
| Степень защиты от влаги | IP68 |
| Сопротивление изоляции | ≥200 МОм |
| Переходное сопротивление | ≤20 мкОм |
| Испытание постоянным напряжением | 25 кВ, 1 мин, без перекрытия и пробоя |
| Импульсное напряжение | ±47,5 кВ по десять раз, без перекрытия и пробоя |
Преимущества продукции / Мощь компании
① Для закупки сырья используются прямые оптовые поставки от компаний, акции которых котируются на бирже, что исключает возможность попадания некачественных материалов на начальном этапе и в процессе дистрибуции.
② Превосходный дизайн, отборные высококачественные материалы, автоматизированные производственные процессы и надёжные устройства защиты от перенапряжения гарантируют отличное качество нашей продукции и безопасную эксплуатацию на протяжении 15 лет. Продукция соответствует стандартам Государственной электросетевой корпорации Китая и Южной электросетевой корпорации.
③ Ассортимент продукции насчитывает до 48 типов, включая герметизированные ящики заземления, ящики заземления, специально предназначенные для туннелей, ящики заземления для морских ветроэлектростанций, ящики заземления, соответствующие высоким стандартам для экспорта в Европу и Америку, и другие. Мы готовы реагировать на запросы клиентов по нестандартному изготовлению под заказ и проводить типовые испытания.
