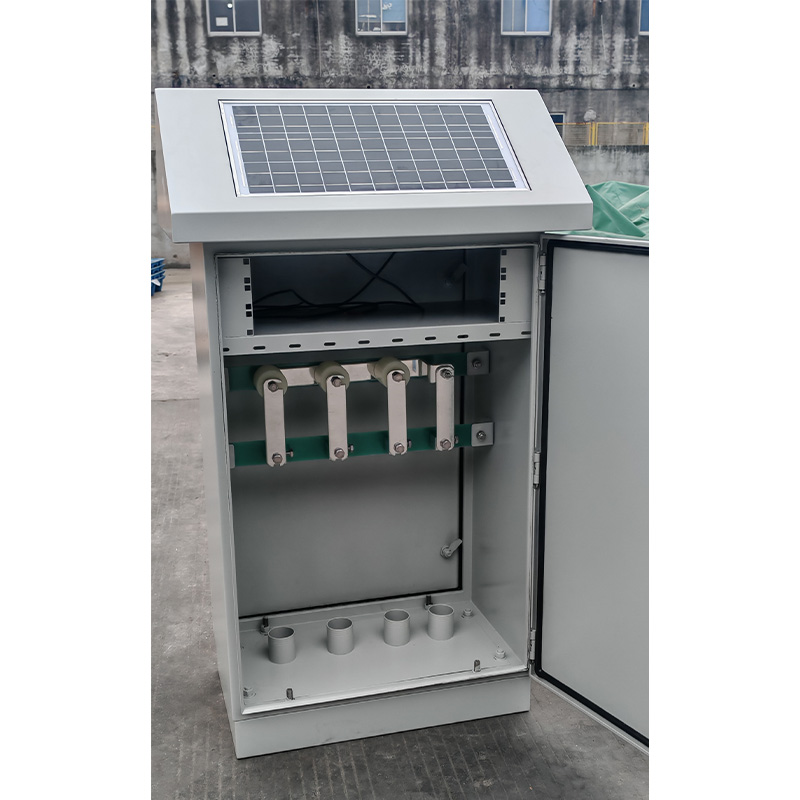

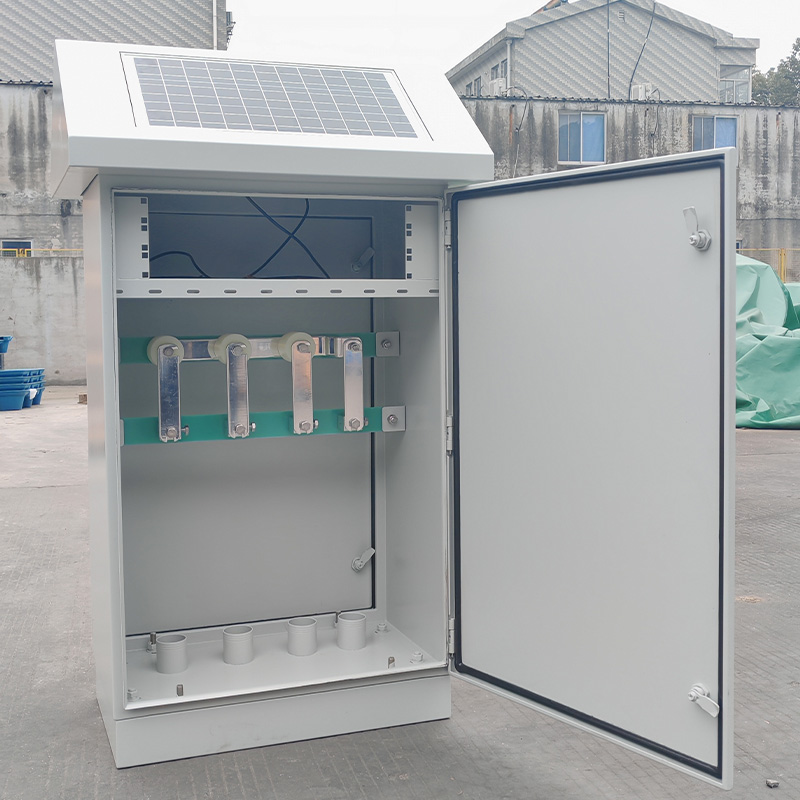

Напольный трёхфазный ящик защитного заземления
Напольный трёхфазный ящик заземления представляет собой специализированное устройство защитного заземления для энергосистем, широко применяемое на промышленных предприятиях, электрических подстанциях, в распределительных устройствах и других объектах с целью обеспечения надёжной защиты электрооборудования посредством заземления.
Описание
маркер
Общее описание
Напольный трёхфазный ящик заземления представляет собой специализированное устройство защитного заземления для энергосистем, широко применяемое на промышленных предприятиях, электрических подстанциях, в распределительных устройствах и других объектах с целью обеспечения надёжной защиты электрооборудования посредством заземления. Изделие изготавливается из высокопрочных металлических материалов, обладает превосходной коррозионной стойкостью и ударопрочностью, что позволяет ему стабильно работать в суровых условиях в течение длительного времени. Вертикальная конструкция отличается компактностью, занимает малую площадь, удобна в монтаже, а рациональная внутренняя разводка облегчает техническое обслуживание и ремонт.
Основные особенности
Включают трёхфазную конструкцию с групповыми независимыми цепями заземления, гарантирующую равномерное распределение тока и снижение сопротивления заземления; высокую степень защиты, эффективно предотвращающую проникновение пыли, влаги и посторонних предметов, что обеспечивает безопасную эксплуатацию оборудования. К преимуществам напольного трёхфазного ящика заземления относится значительное повышение безопасности системы и снижение количества электрических аварий, вызванных некачественным заземлением.
Кроме того, продукт предусматривает возможность нестандартного изготовления под заказ. По требованию клиента могут быть индивидуально спроектированы габариты корпуса, материалы, внутренние функциональные модули и другие параметры для удовлетворения особых условий монтажа или специфических функциональных требований. В целом, напольный трёхфазный ящик заземления является эффективным, безопасным и стабильным решением по заземлению, способным предоставить пользователям надёжную защиту энергосистемы.
Таблица параметров
| Модель | |
| Применимый класс напряжения (кВ) | 35–220 кВ |
| Применимое сечение кабеля (мм²) | до 400 мм² |
| Габаритные размеры (мм) | 660×420×1172 |
| Монтажные размеры (мм) | 500×280-Φ14 |
| Материал корпуса | 304/316L/SMC (опционально) |
| Толщина стенки корпуса (мм) | 2 |
| Материал проводника | Медь (лужёная) |
| Степень защиты от влаги | IPX5 |
| Устройство защиты оболочки кабеля (для ящика непосредственного заземления отсутствует) |
35 кВ (BHQ-7/400) |
| 110 кВ (BHQ-7/600) | |
| 220 кВ (BHQ-10/600) | |
| Сопротивление изоляции | ≥200 МОм |
| Переходное сопротивление | ≤20 мкОм |
| Испытание постоянным напряжением | 25 кВ, 1 мин, без перекрытия и пробоя |
| Импульсное напряжение | ±47,5 кВ по десять раз, без перекрытия и пробоя |
Преимущества продукции / Мощь компании
① Для закупки сырья используются прямые оптовые поставки от компаний, акции которых котируются на бирже, что исключает возможность попадания некачественных материалов на начальном этапе и в процессе дистрибуции.
② Превосходный дизайн, отборные высококачественные материалы, автоматизированные производственные процессы и надёжные устройства защиты от перенапряжения гарантируют отличное качество нашей продукции и безопасную эксплуатацию на протяжении 15 лет. Продукция соответствует стандартам Государственной электросетевой корпорации Китая и Южной электросетевой корпорации.
③ Ассортимент продукции насчитывает до 48 типов, включая герметизированные ящики заземления, ящики заземления, специально предназначенные для туннелей, ящики заземления для морских ветроэлектростанций, ящики заземления, соответствующие высоким стандартам для экспорта в Европу и Америку, и другие. Мы готовы реагировать на запросы клиентов по нестандартному изготовлению под заказ и проводить типовые испытания.
