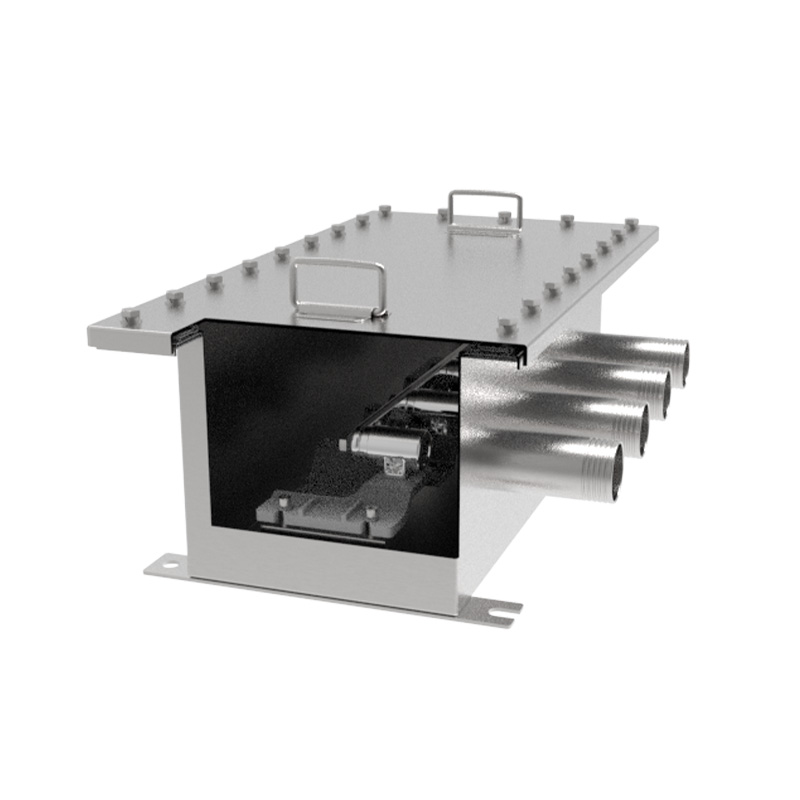

Настенный трёхфазный ящик непосредственного заземления
Настенный трёхфазный ящик заземления представляет собой специализированное устройство защитного заземления для энергосистем, широко применяемое в промышленных, коммерческих и жилых объектах с целью обеспечения безопасной эксплуатации электрооборудования.
Описание
маркер
Общее описание
Настенный трёхфазный ящик заземления представляет собой специализированное устройство защитного заземления для энергосистем, широко применяемое в промышленных, коммерческих и жилых объектах с целью обеспечения безопасной эксплуатации электрооборудования. Изделие изготавливается из высококачественных металлических материалов или SMC, обладает антикоррозионными свойствами и устойчивостью к ржавчине, что позволяет ему адаптироваться к различным суровым условиям эксплуатации. Компактная и рациональная конструкция обеспечивает удобство монтажа и обслуживания, а настенное исполнение, занимая минимум пространства, позволяет экономить место на объекте.
Основные особенности
Включают трёхфазную конструкцию с независимыми цепями заземления, гарантирующую равномерное распределение тока; высокую степень защиты, эффективно предотвращающую проникновение пыли и влаги. Изделие отвечает требованиям различных сценариев применения.
Кроме того, продукт предусматривает возможность нестандартного изготовления под заказ и может быть спроектирован по индивидуальным требованиям клиента, включая габариты, материалы, функциональные модули и другие аспекты, с целью удовлетворения требований особых условий и специальных сценариев применения. В целом, настенный трёхфазный ящик заземления является мощным, безопасным и надёжным комплектующим оборудованием для энергосистем, способным предоставить пользователям эффективное и безопасное решение по заземлению.
Таблица параметров
| Модель | JD3-05D | JD3-07D |
| Применимый класс напряжения (кВ) | 35–220 кВ | 35–220 кВ |
| Применимое сечение кабеля (мм²) | до 400 мм² | до 400 мм² |
| Габаритные размеры (мм) | 573*365*219.5 | 748*423.5*252.5 |
| Монтажные размеры (мм) | 439×270-Φ14 | 614×319-Φ14 |
| Материал корпуса | 304/316L (опционально) | 304/316L (опционально) |
| Толщина стенки корпуса (мм) | 2 | 2 |
| Толщина фланца (мм) | 5 | 5 |
| Толщина крышки корпуса (мм) | 3 | 3 |
| Материал проводника | Медь (лужёная) | Медь (лужёная) |
| Способ герметизации | Уплотнительная прокладка из силиконовой резины | Уплотнительная прокладка из силиконовой резины |
| Степень защиты от влаги | IP68 | IP68 |
| Сопротивление изоляции | ≥200 МОм | ≥200 МОм |
| Переходное сопротивление | ≤20 мкОм | ≤20 мкОм |
| Испытание постоянным напряжением | 25 кВ, 1 мин, без перекрытия и пробоя | 25 кВ, 1 мин, без перекрытия и пробоя |
| Импульсное напряжение | ±40 кВ по десять раз, без перекрытия и пробоя | ±47,5 кВ по десять раз, без перекрытия и пробоя |
Преимущества продукции / Мощь компании
① Для закупки сырья используются прямые оптовые поставки от компаний, акции которых котируются на бирже, что исключает возможность попадания некачественных материалов на начальном этапе и в процессе дистрибуции.
② Превосходный дизайн, отборные высококачественные материалы, автоматизированные производственные процессы и надёжные устройства защиты от перенапряжения гарантируют отличное качество нашей продукции и безопасную эксплуатацию на протяжении 15 лет. Продукция соответствует стандартам Государственной электросетевой корпорации Китая и Южной электросетевой корпорации. Каждый ящик заземления имеет толщину стенки корпуса более 2 мм, толщину крышки — более 3 мм, толщину фланца — более 5 мм.
③ Ассортимент продукции насчитывает до 48 типов, включая герметизированные ящики заземления, ящики заземления, специально предназначенные для туннелей, ящики заземления для морских ветроэлектростанций, ящики заземления, соответствующие высоким стандартам для экспорта в Европу и Америку, и другие. Мы готовы реагировать на запросы клиентов по нестандартному изготовлению под заказ и проводить типовые испытания.
Консультация
Нужен нестандартный однофазный ящик заземления?
Не беспокойтесь. Дэган Цзингун располагает высококвалифицированной командой технических специалистов и разработчиков, которая может выполнить нестандартную разработку под заказ в соответствии с Вашими требованиями по конструкции, условиям эксплуатации/окружающей среды и стандартам электросетей.
