Однофазный ящик непосредственного заземления
Ящики заземления нестандартного исполнения по индивидуальному заказу полностью снимают эти ограничения. Они могут быть всесторонне адаптированы под заказ — по материалу, габаритам, конструкции и внутренней комплектации — на основе детальных параметров, предоставленных пользователем.
Описание
маркер
Общее описание
Стандартные ящики заземления, как правило, проектируются для общепринятых условий эксплуатации и зачастую оказываются «не на своём месте» при работе в особых средах. Например, в химических промышленных парках агрессивные газы, содержащиеся в воздухе, могут быстро разрушить корпус обычного ящика заземления; на горных подстанциях ограниченное монтажное пространство не позволяет разместить ящик стандартных габаритов; в проектах морской ветроэнергетики условия высокой соляной коррозии и сильного ветра предъявляют жёсткие требования к степени защиты оборудования.
Ящики заземления нестандартного исполнения по индивидуальному заказу полностью снимают эти ограничения. Они могут быть всесторонне адаптированы под заказ — по материалу, габаритам, конструкции и внутренней комплектации — на основе детальных параметров, предоставленных пользователем. В части выбора материалов возможно применение коррозионностойких материалов, таких как нержавеющая сталь 304 или стеклопластик, способных противостоять разрушительному воздействию агрессивных сред. В части размеров возможно изготовление «по мерке» в соответствии с имеющимся установочным пространством, позволяя найти подходящий способ монтажа даже в условиях узких углов стен или на крутых башенных опорах. В части конструктивного исполнения возможна оптимизация компоновки внутренних медных шин и количества клеммных зажимов под конкретную архитектуру системы заземления, обеспечивая высокоэффективную проводимость контура заземления.
Более подробное описание
В системах высоковольтных силовых кабелей однофазный ящик непосредственного заземления является одним из ключевых устройств, обеспечивающих безопасную и стабильную работу кабеля, и особенно подходит для непосредственного защитного заземления металлической оболочки на концах высоковольтных кабелей напряжением от 35 кВ до 220 кВ.
Основная функция однофазного ящика непосредственного заземления заключается в обеспечении надёжного пути заземления для металлической оболочки кабеля. При воздействии грозовых импульсов, коммутационных перенапряжений или возникновении замыкания на землю он способен быстро отвести высокое напряжение с металлической оболочки в землю, жёстко удерживая напряжение на оболочке относительно земли в допустимых пределах. Это предотвращает пробой изоляции внешней оболочки и основной изоляции кабеля, тем самым эффективно защищая целостность самого кабеля.

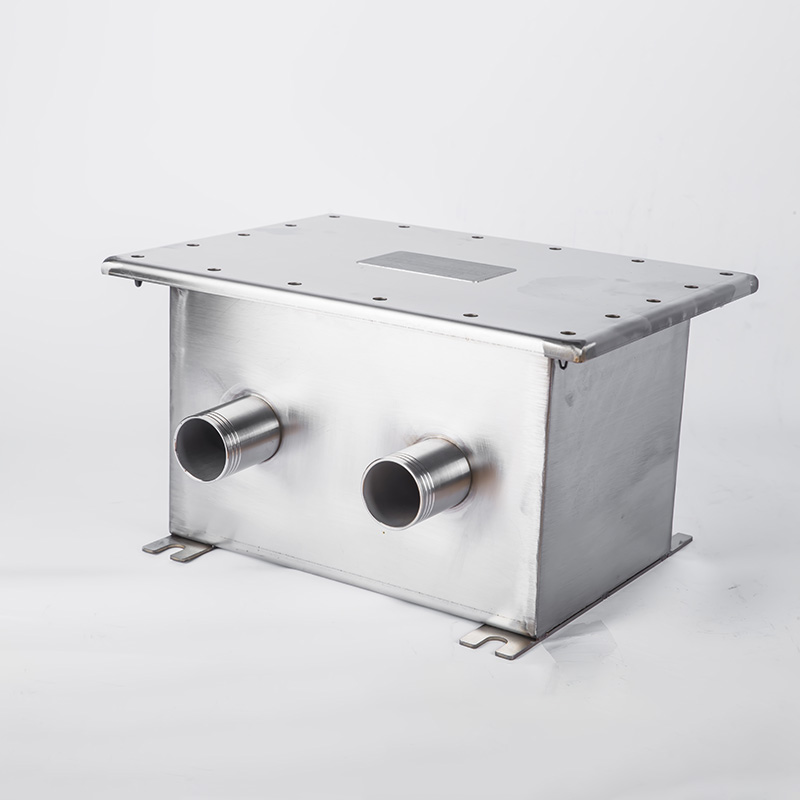

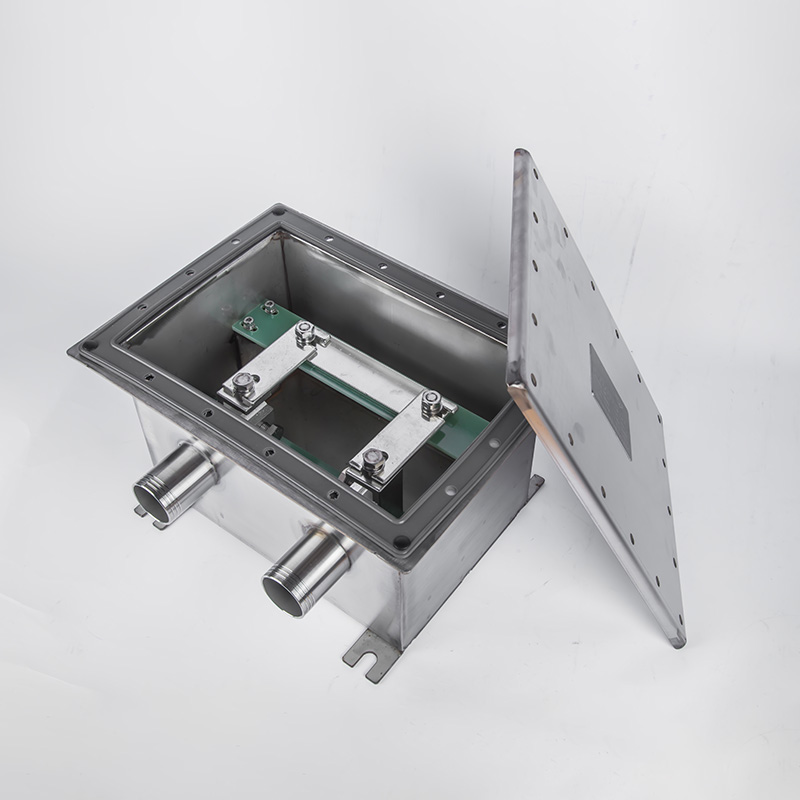

С конструктивной точки зрения, внутри однофазного ящика непосредственного заземления в основном расположены соединительные медные шины, медные клеммы и другие компоненты. Встроенное устройство защиты оболочки кабеля не требуется. Сброс напряжения с оболочки осуществляется методом прямого заземления. Корпус ящика изготавливается из нержавеющей стали 304 или литого алюминия, обладает превосходной коррозионной стойкостью и стойкостью к старению, степень защиты достигает IP68. Изделие способно адаптироваться к различным суровым условиям монтажа, таким как наружная установка и кабельные лотки, и стабильно работает в диапазоне температур от -40 °C до 55 °C.
Преимущества продукции / Мощь компании
① Для закупки сырья используются прямые оптовые поставки от компаний, акции которых котируются на бирже, что исключает возможность попадания некачественных материалов на начальном этапе и в процессе дистрибуции.
② Превосходный дизайн, отборные высококачественные материалы, автоматизированные производственные процессы и надёжные устройства защиты от перенапряжения гарантируют отличное качество нашей продукции и безопасную эксплуатацию на протяжении 15 лет. Продукция соответствует стандартам Государственной электросетевой корпорации Китая и Южной электросетевой корпорации.
③ Ассортимент продукции насчитывает до 48 типов, включая герметизированные ящики заземления, ящики заземления, специально предназначенные для туннелей, ящики заземления для морских ветроэлектростанций, ящики заземления, соответствующие высоким стандартам для экспорта в Европу и Америку, и другие. Мы готовы реагировать на запросы клиентов по нестандартному изготовлению под заказ и проводить типовые испытания.
