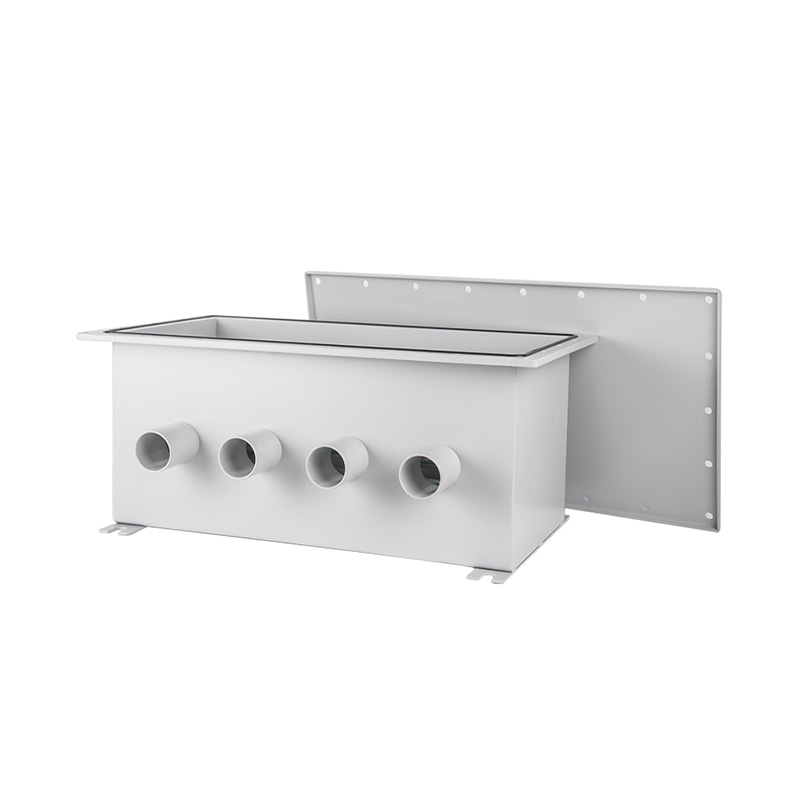

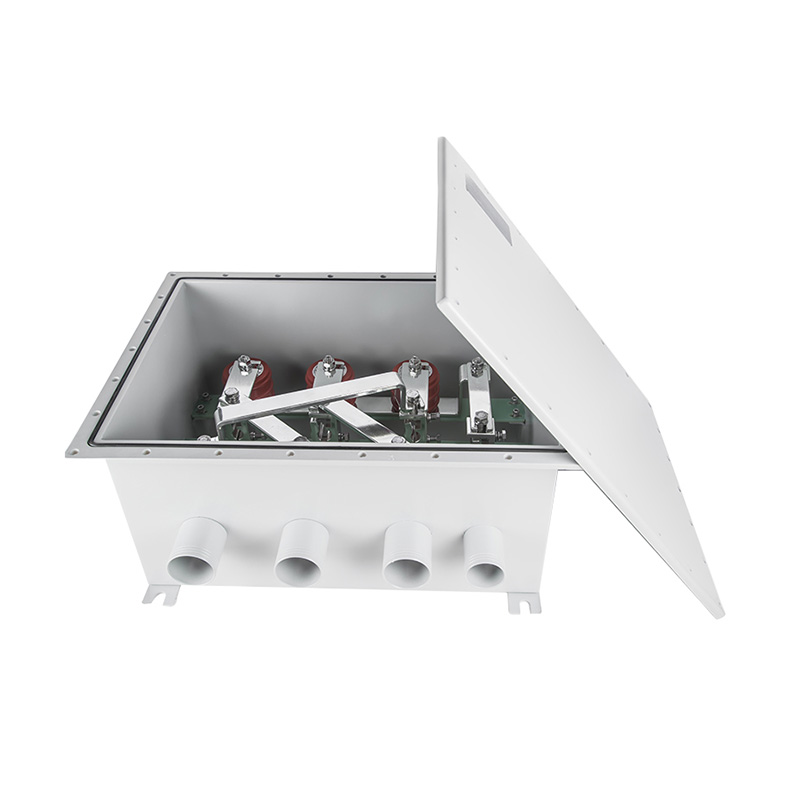

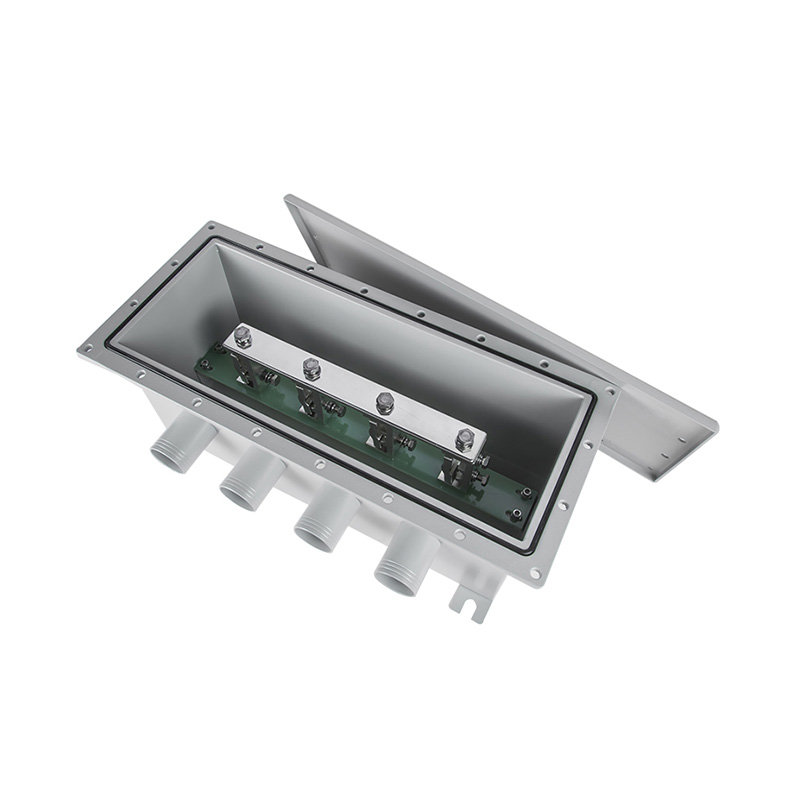

Ящик заземления в антикоррозионном исполнении C5-M
Настоящее изделие представляет собой ящик заземления в антикоррозионном исполнении класса C5-M, соответствующий требованиям стандарта ISO 12944. Он предназначен для эксплуатации в морских и прибрежных зонах с экстремально высокой коррозионной активностью (прибрежные территории, морские платформы, районы с повышенным содержанием соляного тумана).
Описание
маркер
Общее описание
Стандартные ящики заземления, как правило, проектируются для общепринятых условий эксплуатации и зачастую оказываются «не на своём месте» при работе в особых средах. Например, в химических промышленных парках агрессивные газы, содержащиеся в воздухе, могут быстро разрушить корпус обычного ящика заземления; на горных подстанциях ограниченное монтажное пространство не позволяет разместить ящик стандартных габаритов; в проектах морской ветроэнергетики условия высокой соляной коррозии и сильного ветра предъявляют жёсткие требования к степени защиты оборудования.
Ящики заземления нестандартного исполнения по индивидуальному заказу полностью снимают эти ограничения. Они могут быть всесторонне адаптированы под заказ — по материалу, габаритам, конструкции и внутренней комплектации — на основе детальных параметров, предоставленных пользователем. В части выбора материалов возможно применение коррозионностойких материалов, таких как нержавеющая сталь 304 или стеклопластик, способных противостоять разрушительному воздействию агрессивных сред. В части размеров возможно изготовление «по мерке» в соответствии с имеющимся установочным пространством, позволяя найти подходящий способ монтажа даже в условиях узких углов стен или на крутых башенных опорах. В части конструктивного исполнения возможна оптимизация компоновки внутренних медных шин и количества клеммных зажимов под конкретную архитектуру системы заземления, обеспечивая высокоэффективную проводимость контура заземления.
Общее описание продукции
Настоящее изделие представляет собой ящик заземления в антикоррозионном исполнении класса C5-M, соответствующий требованиям стандарта ISO 12944. Он предназначен для эксплуатации в морских и прибрежных зонах с экстремально высокой коррозионной активностью (прибрежные территории, морские платформы, районы с повышенным содержанием соляного тумана). Изделие подходит для заземления металлической оболочки высоковольтных одножильных кабелей на классы напряжения от 35 кВ до 220 кВ и может применяться для непосредственного заземления, защитного заземления и перекрёстного соединения.
Таблица параметров
| Категория параметров | Конкретные параметры | Описание |
| Класс антикоррозионной защиты | C5-M (ISO 12944-2) | Для морских/прибрежных зон с высоким содержанием соляного тумана и высокой влажностью. Испытание в соляном тумане 1440 ч (60 суток) без появления красной ржавчины, скорость коррозии 80–200 мкм/год |
| Материал корпуса | Нержавеющая сталь 304/316L (корпус 2 мм, фланец 5 мм) + композитное покрытие класса C5-M | Система покрытия: грунтовка (цинконаполненная/хромат цинка, 75–100 мкм) + промежуточный слой (эпоксидный толстослойный, 120–150 мкм) + финишный слой (фторуглеродный/полиуретановый, 50–80 мкм) |
| Степень герметизации | IP68 | Пыленепроницаемость и защита от длительного погружения в воду |
| Внутренние компоненты | Латунь + лужёная медь (медные шины/клеммы) | Соответствие электрическим требованиям высоковольтного заземления |
| Электрические параметры | 1. Испытание постоянным напряжением: 25 кВ/1 мин (без перекрытия и пробоя); 2. Импульсное напряжение: ±47,5 кВ, по 10 раз; 3. Сопротивление изоляции: ≥200 МОм; 4. Сопротивление заземления: ≤20 Ом | Соответствие отраслевым стандартам заземления высоковольтных кабелей |
| Расчётный срок службы | ≥15 лет | Обеспечивается композитной системой покрытия класса C5-M |
Применимые сценарии
Прибрежные подстанции, проекты морской ветроэнергетики, проекты прокладки кабелей через море, промышленные зоны вдоль рек, а также зоны с высокой влажностью и соляным туманом и другие среды с экстремально высокой коррозионной активностью.
Преимущества продукции / Мощь компании
① Для закупки сырья используются прямые оптовые поставки от компаний, акции которых котируются на бирже, что исключает возможность попадания некачественных материалов на начальном этапе и в процессе дистрибуции.
② Превосходный дизайн, отборные высококачественные материалы, автоматизированные производственные процессы и надёжные устройства защиты от перенапряжения гарантируют отличное качество нашей продукции и безопасную эксплуатацию на протяжении 15 лет. Продукция соответствует стандартам Государственной электросетевой корпорации Китая и Южной электросетевой корпорации.
③ Ассортимент продукции насчитывает до 48 типов, включая герметизированные ящики заземления, ящики заземления, специально предназначенные для туннелей, ящики заземления для морских ветроэлектростанций, ящики заземления, соответствующие высоким стандартам для экспорта в Европу и Америку, и другие. Мы готовы реагировать на запросы клиентов по нестандартному изготовлению под заказ и проводить типовые испытания.
