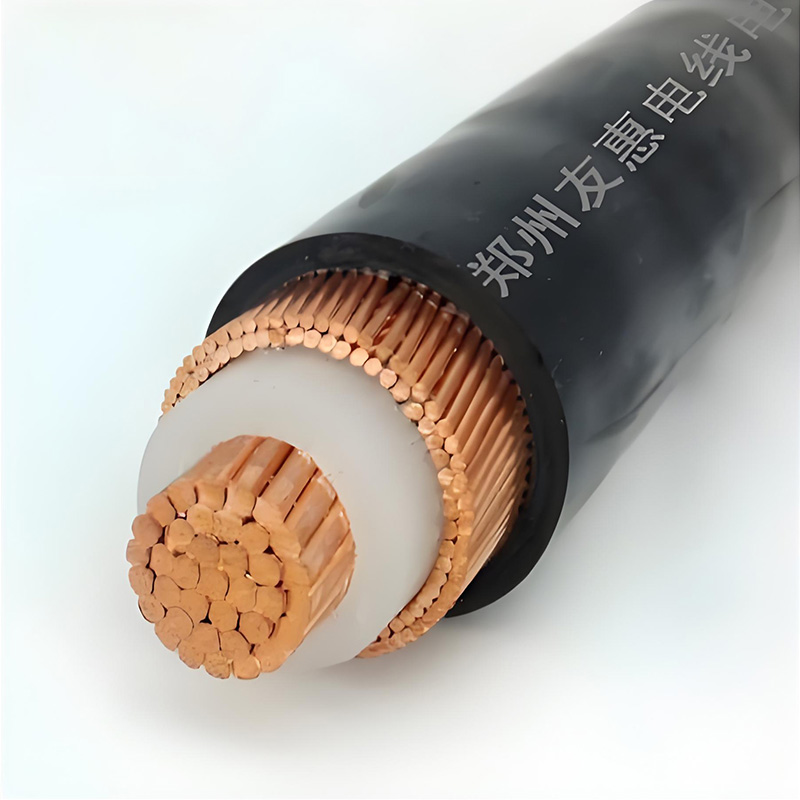

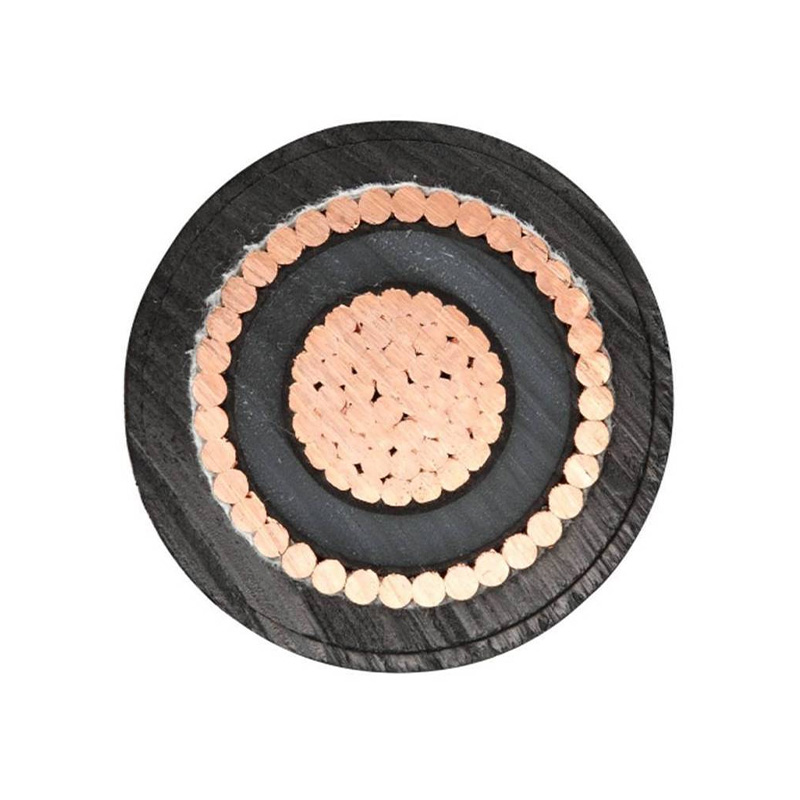

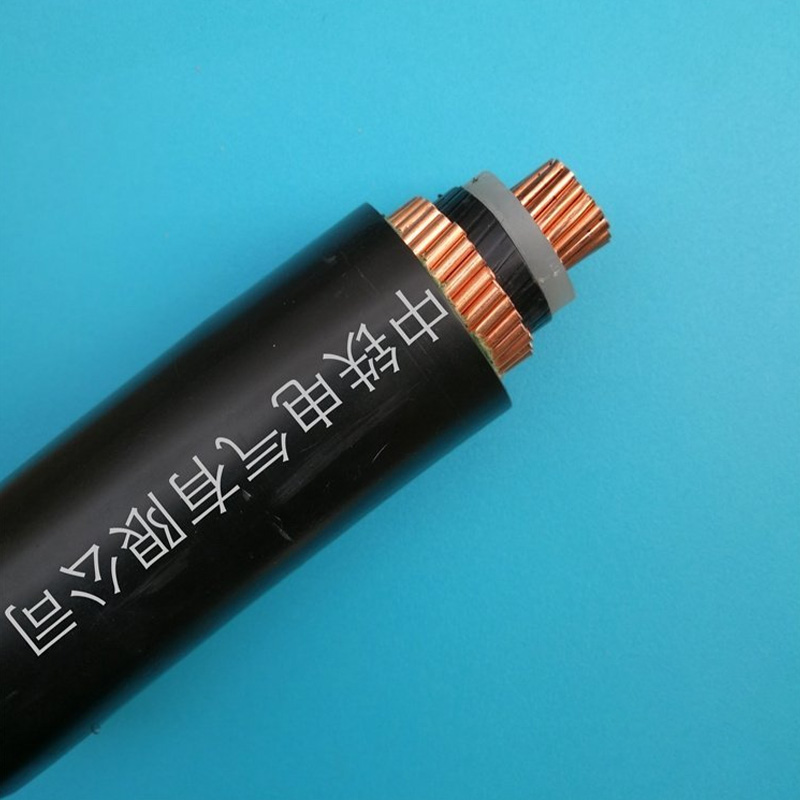

YJOV 8.7、15-240（DGJG）
Представляет собой силовой кабель среднего напряжения, специально разработанный для эксплуатации в сложных и суровых условиях. По сравнению с серией YJV, в нём оптимизирована конструкция оболочки, что обеспечивает сочетание превосходных электрических характеристик с высокой атмосферостойкостью.
Описание
маркер
Общее описание
Представляет собой силовой кабель среднего напряжения, специально разработанный для эксплуатации в сложных и суровых условиях. По сравнению с серией YJV, в нём оптимизирована конструкция оболочки, что обеспечивает сочетание превосходных электрических характеристик с высокой атмосферостойкостью. Данный кабель является идеальным решением для передачи электроэнергии в таких ответственных сферах, как химические промышленные парки, прибрежные порты, горные выработки и шахты.
YJ: Изоляция из сшитого полиэтилена сохраняет ключевые преимущества серии YJV — низкие потери и высокую электрическую прочность. Допускает длительную эксплуатацию при рабочей температуре до 90 °C и выдерживает кратковременные тепловые нагрузки до 250 °C в режиме короткого замыкания.
O: Обозначает внутреннюю оболочку из полиолефинового материала. По сравнению с традиционной внутренней ПВХ-оболочкой, она обладает значительно лучшей стойкостью к химической коррозии и низким температурам, эффективно изолируя изоляционный слой от внешней оболочки и предотвращая проникновение агрессивных веществ.
V: Внешняя оболочка из поливинилхлорида, усиливающая износостойкость и защиту от механических повреждений, обеспечивая двойную защиту кабеля.
8,7/15 кВ: Номинальный класс напряжения, адаптированный для распределительных сетей среднего напряжения 10–15 кВ. Максимальное допустимое напряжение системы составляет 17,5 кВ.
240: Номинальное сечение жилы 240 мм². Применяется многопроволочная жила из бескислородной меди с электрическим сопротивлением постоянному току не более 0,0754 Ом/км. Допустимая токовая нагрузка достигает 530 А (при прокладке на воздухе), что полностью удовлетворяет потребности в передаче электроэнергии большой мощности.
